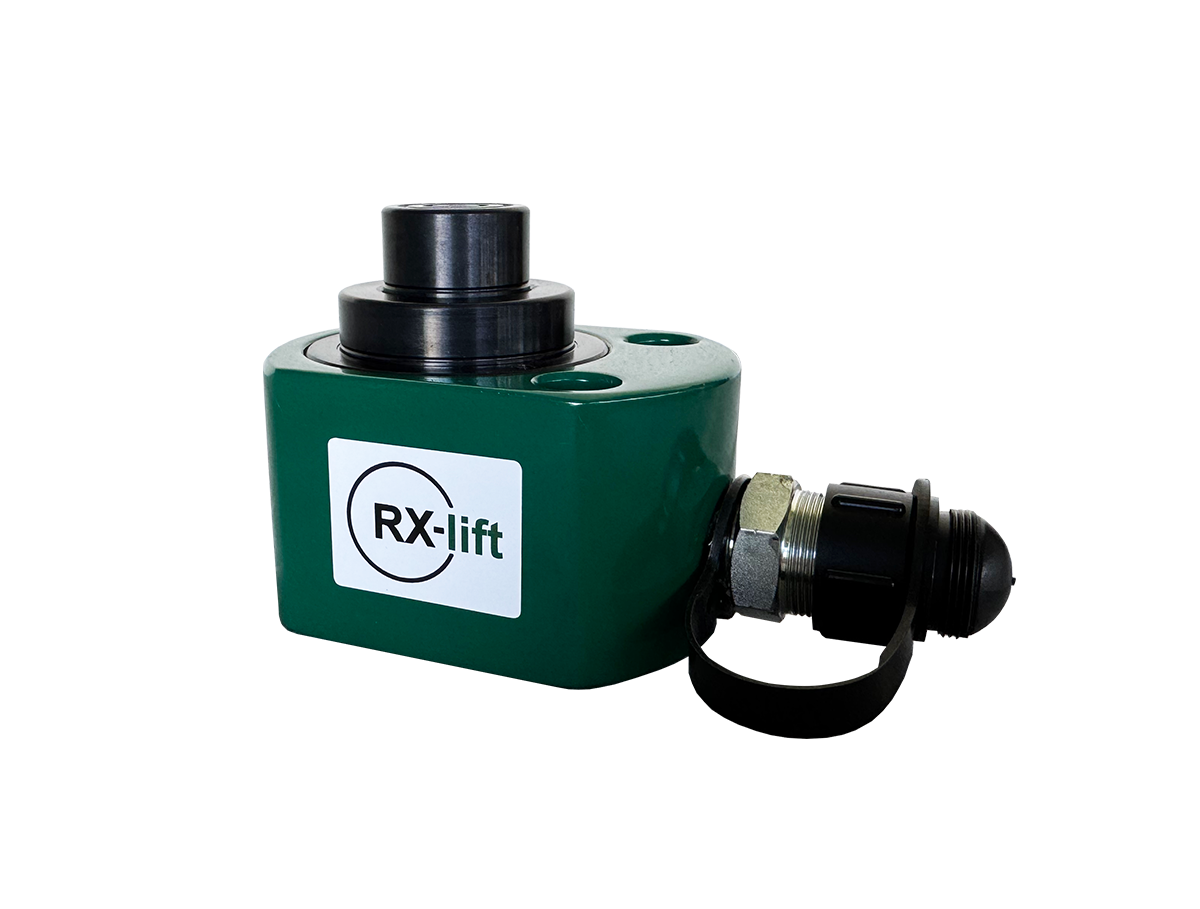

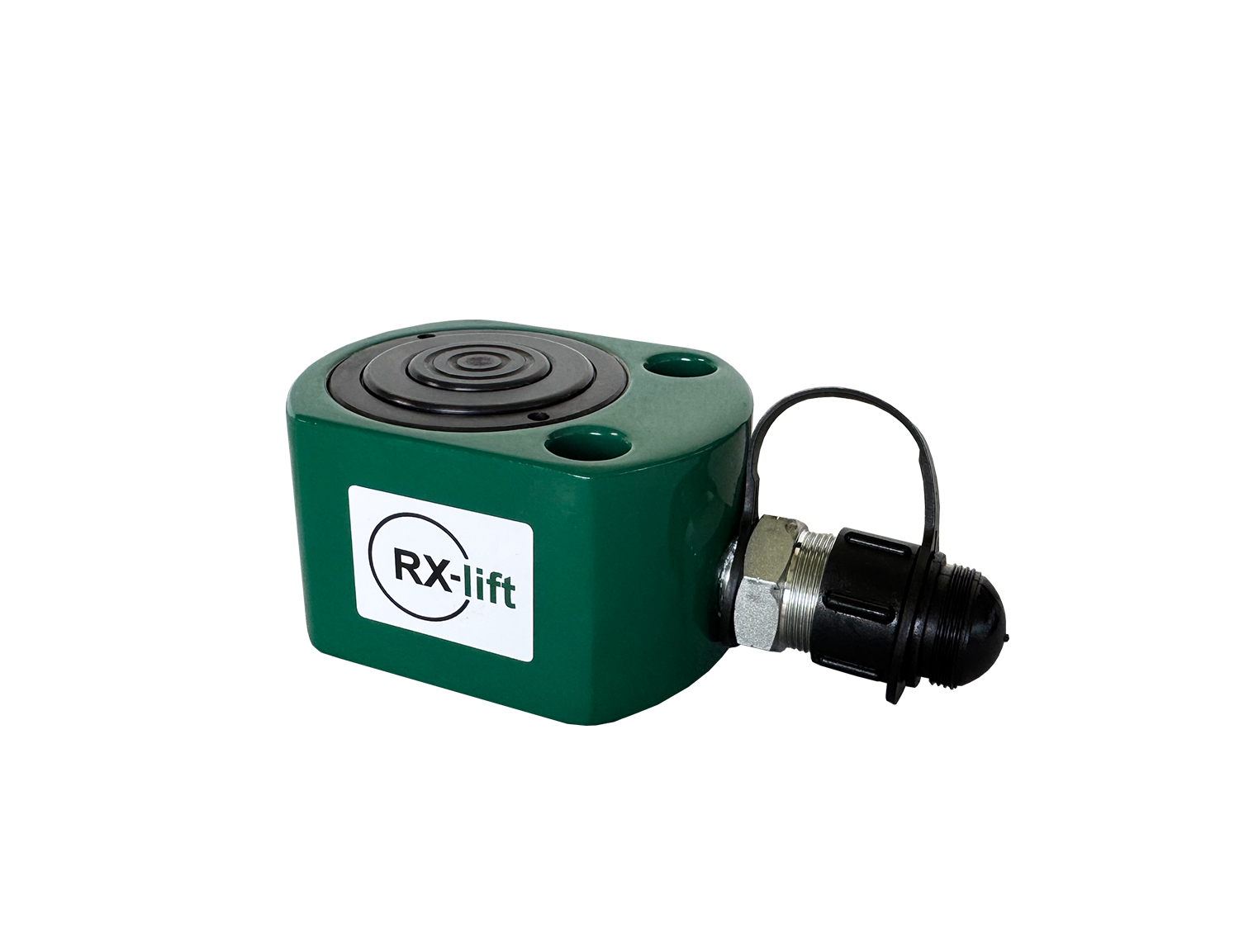

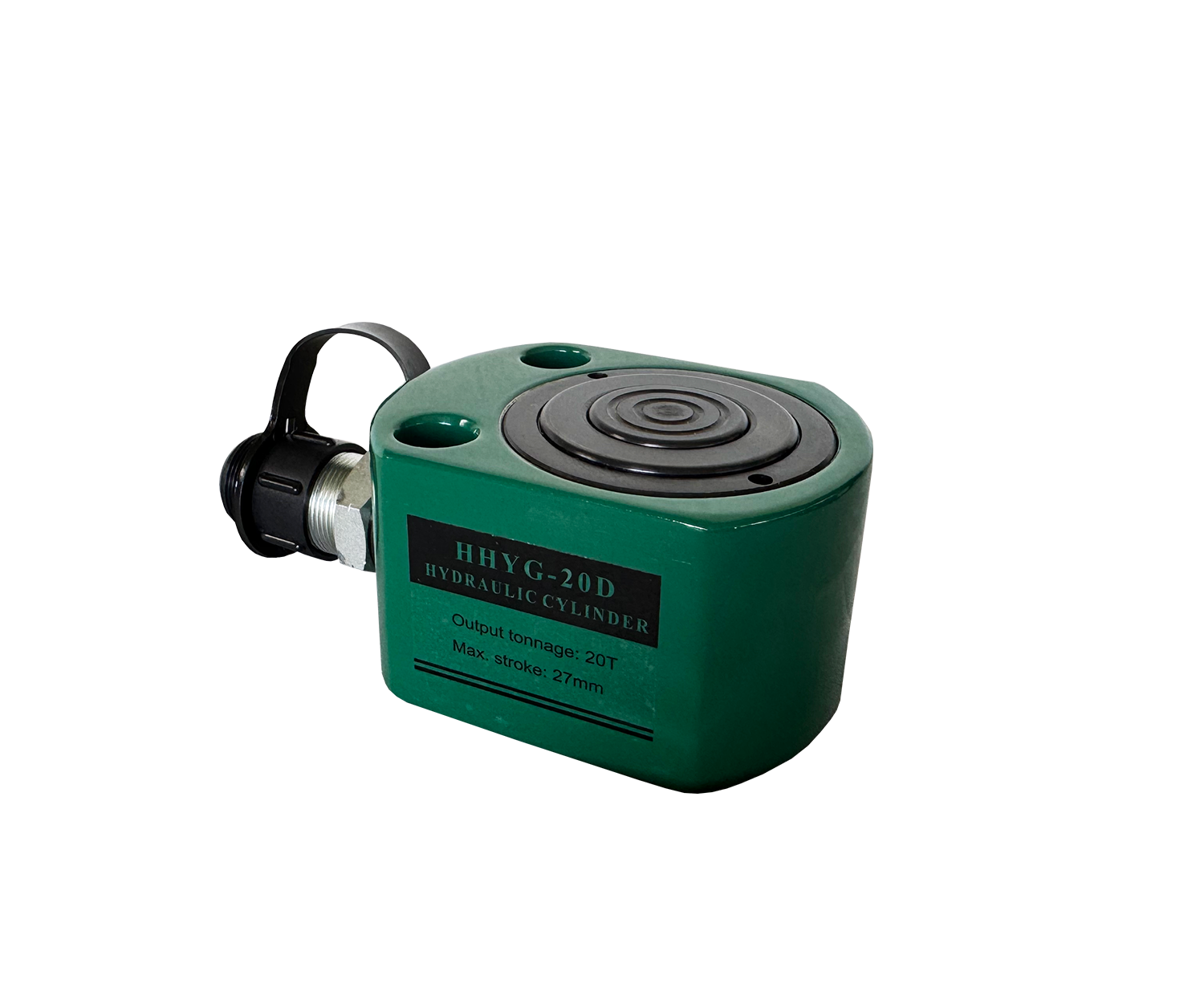

Hidraulični cilindar za dizanje tereta (višestupanjski) tip HHYG-D RX-lift
Specifikacija:
• sukladno Direktivi o strojevima 2006/42/EC i standardu EN 1494
• višestupanjski hidraulični cilindar (“pašteta”) za dizanje tereta
• kompaktan dizajn prikladan za upotrebu u skučenim prostorima
• utori na klipu cilindra poboljšavaju podmazivanje, smanjuju trenje i osiguravaju preciznost i stabilnost cilindra
• provrti na tijelu cilindra omogućuju jednostavno pričvršćenje cilindra na površinu
Značajke:
• radni tlak: 700 bar
• izvedba cilindra: više stupnja
• klip cilindra: legirani i emajlirani čelik visoke čvrstoće, otporan na koroziju i trošenje
• tijelo cilindra: lakirano, otporno na koroziju
• brza spojnica: R2 3/8”
Specifikacija:
• sukladno Direktivi o strojevima 2006/42/EC i standardu EN 1494
• višestupanjski hidraulični cilindar (“pašteta”) za dizanje tereta
• kompaktan dizajn prikladan za upotrebu u skučenim prostorima
• utori na klipu cilindra poboljšavaju podmazivanje, smanjuju trenje i osiguravaju preciznost i stabilnost cilindra
• provrti na tijelu cilindra omogućuju jednostavno pričvršćenje cilindra na površinu
Značajke:
• radni tlak: 700 bar
• izvedba cilindra: više stupnja
• klip cilindra: legirani i emajlirani čelik visoke čvrstoće, otporan na koroziju i trošenje
• tijelo cilindra: lakirano, otporno na koroziju
• brza spojnica: R2 3/8”
| Model |
HHYG-10D ,HHYG-30D ,HHYG-20D ,HHYG-50D |
|---|---|
| Kapacitet cilindra (t) |
10,0 (1. st.) / 5,0 (2. st.) ,30,0 (1. st.) / 14,0 (2. st.) / 5,0 (3. st.) ,20,0 (1. st.) / 6,8 (2. st.) ,50,0 (1. st.) / 14,0 (2. st.) / 5,0 (3. st.) |
| Visina dizanja (mm) |
10 (1. st.) / 15 (2. st.) ,12 (1. st.) / 22 (2. st.) / 20 (3. st.) ,11 (1. st.) / 16 (2. st.) ,15 (1. st.) / 26 (2. st.) / 25 (3. st.) |
| Ukupna visina dizanja (mm) |
25 ,54 ,27 ,66 |
| Površina (cm2) |
15,9 (1. st.) / 7,0 (2. st.) ,44,2 (1. st.) / 19,6 (2. st.) / 7,1 (3. st.) ,28,3 (1. st.) / 9,6 (2. st.) ,70,8 (1. st.) / 19,6 (2. st.) / 7,1 (3. st.) |
| Kapacitet ulja (cm3) |
30 ,123 ,51 ,188 |

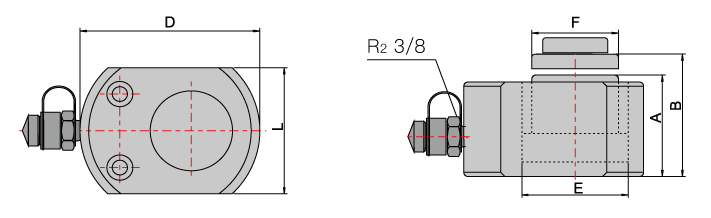

| A (mm) |
49 ,64 ,57 ,74 |
| B (mm) |
74 ,118 ,84 ,140 |
| D x L (mm) |
83 x 60 ,123 x 98 ,99 x 76 ,148 x 120 |
| E (mm) |
45,0 (1. st.) / 30,0 (2. st.) ,75,0 (1. st.) / 50,0 (2. st.) / 30,0 (3. st.) ,60,0 (1. st.) / 35,0 (2. st.) ,95,0 (1. st.) / 50,0 (2. st.) / 30,0 |
| F (mm) |
38,0 (1. st.) / 26,0 (2. st.) ,64,0 (1. st.) / 46,0 (2. st.) / 26,0 (3. st.) ,50,0 (1. st.) / 31,0 (2. st.) ,70,0 (1. st.) / 46,0 (2. st.) / 26,0 |
| Neto težina (kg) |
1,6 ,4,7 ,2,7 ,7,9 |

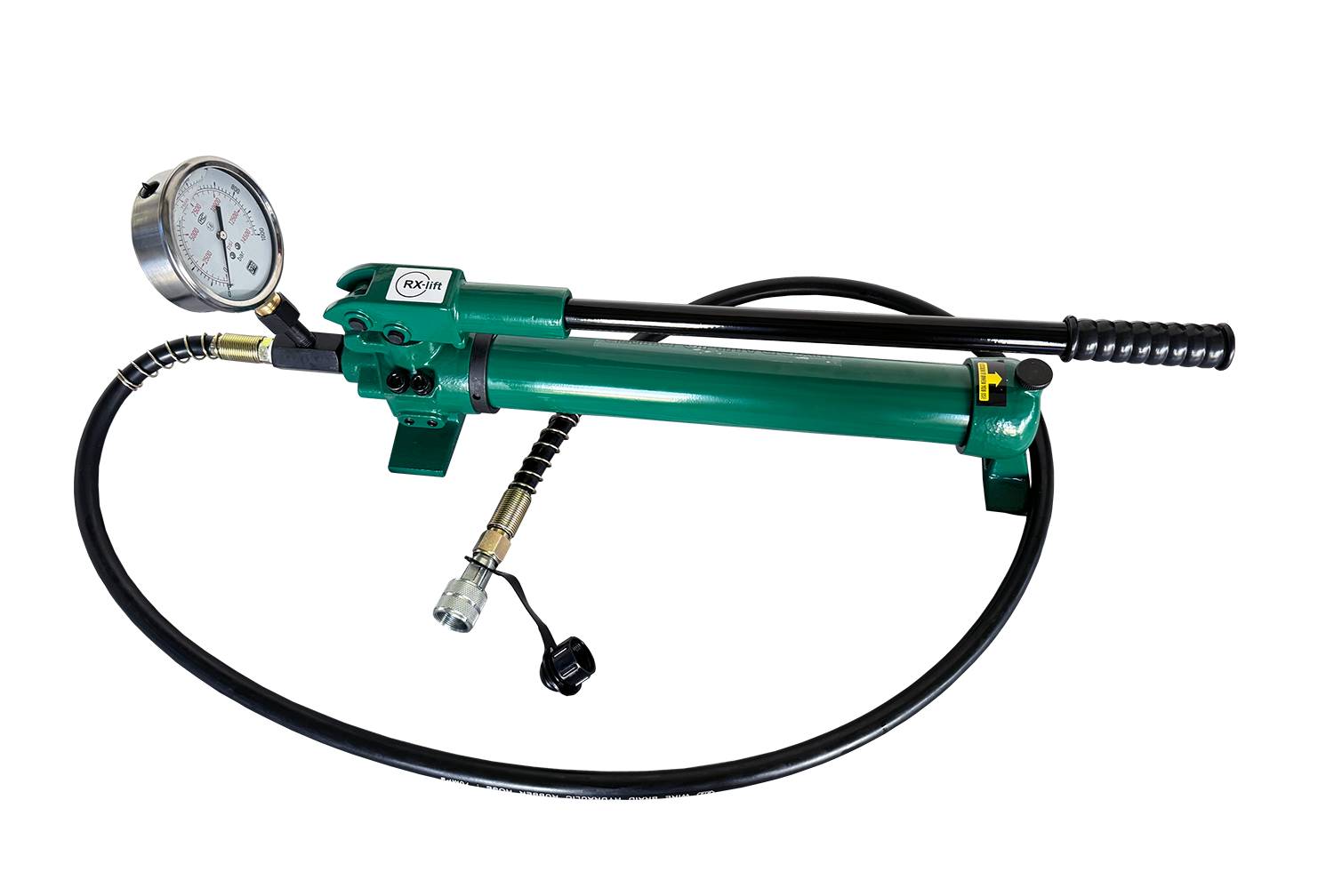

| Preporučena pumpa |
HHB-700B(C) |
