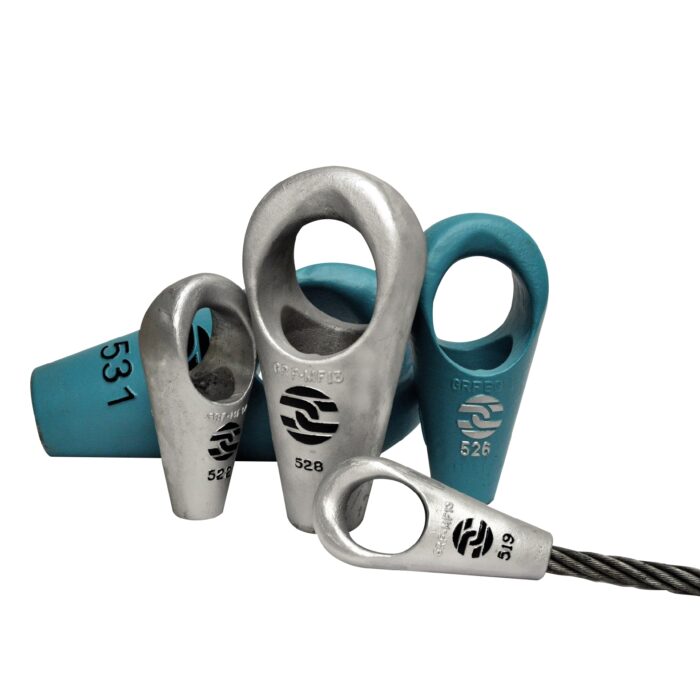

Zatvarač užni za zalijevanje APS - Slika 1

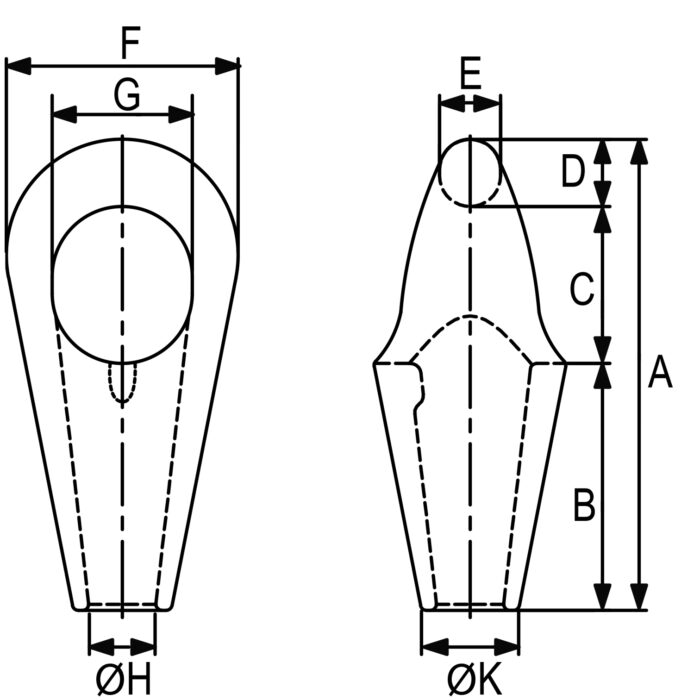

Zatvarač užni za zalijevanje APS - Slika 2

Zatvarač užni za zalijevanje APS

• EN 13411-6

Varijacije

Min. prekidna sila (Mt)	Za uže promjera (mm)	A (mm)	B (mm)	c (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Ø H (mm)	Ø K (mm)	Težina (kg/kom)
130	31-36	270	141	88	40	36	140	82	41	60	7,0
160	37-42	309	162	103	44	40	152	92	46	67	11
200	43-48	369	193	123	53	48	176	110	56	74	16
250	49-54	408	210	140	58	52	200	125	58,5	83	22
320	55-60	452	230	157	65	58	226	140	68	96	31
400	61-68	499	250	174	75	66	250	156	76	107	42
500	69-75	551	280	191	80	70	275	171	80	115	54
600	76-80	591	309	196	86	76	290	180	89	125	70
700	81-86	643	332	211	100	90	304	188	94	133	85
800	87-93	685	360	220	10,5	95	332	210	99	142	118
900	94-102	722	375	235	112	101	366	220	110	157	142
1000	108-115	818	420	27,0	126	112	405	240	128	180	180
1200	120-128	920	490	290	140	126	450	276	140	200	320

Katalog

Preuzmi katalog (PDF)

Opis

Zatvarač užni za zalijevanje APS

• EN 13411-6

Dodatne informacije

Min. prekidna sila (Mt)	1000 , 1200 , 130 , 160 , 200 , 250 , 320 , 400 , 500 , 600 , 700 , 800 , 900
Za uže promjera (mm)	108-115 , 120-128 , 31-36 , 37-42 , 43-48 , 49-54 , 55-60 , 61-68 , 69-75 , 76-80 , 81-86 , 87-93 , 94-102
A (mm)	270 , 309 , 369 , 408 , 452 , 499 , 551 , 591 , 643 , 685 , 722 , 818 , 920
B (mm)	141 , 162 , 193 , 210 , 230 , 250 , 280 , 309 , 332 , 360 , 375 , 420 , 490
c (mm)	103 , 123 , 140 , 157 , 174 , 191 , 196 , 211 , 220 , 235 , 27,0 , 290 , 88
D (mm)	10,5 , 100 , 112 , 126 , 140 , 40 , 44 , 53 , 58 , 65 , 75 , 80 , 86
E (mm)	101 , 112 , 126 , 36 , 40 , 48 , 52 , 58 , 66 , 70 , 76 , 90 , 95
F (mm)	– , ≈3 , ≈5 , 1,5-3 , 10 , 10,5 , 100 , 106 , 108 , 1080 , 1090 , 11 , 11,5 , 110 , 111 , 112 , 113 , 114 , 116 , 118 , 119 , 12 , 12,5 , 120 , 122 , 127 , 13 , 130 , 133 , 135 , 14 , 14,5 , 14.2 , 140 , 143 , 146 , 148 , 149 , 15 , 15.5 , 150 , 151 , 152 , 154 , 16 , 160 , 162 , 165 , 167 , 168 , 17 , 171 , 172 , 175 , 176 , 178 , 18 , 180 , 185 , 186 , 19 , 19.1 , 19.5 , 190 , 191 , 195 , 197 , 20 , 200 , 203 , 205 , 21 , 210 , 216 , 22 , 22,5 , 220 , 222 , 226 , 227 , 229 , 23 , 23.1 , 230 , 24 , 242 , 245 , 248 , 25 , 250 , 255 , 259 , 26 , 26.9 , 260 , 27 , 272 , 273 , 275 , 277 , 279 , 28 , 280 , 283 , 29 , 290 , 3 , 30 , 30.2 , 300 , 304 , 305 , 31 , 312 , 314 , 32 , 325 , 329 , 33 , 33,5 , 330 , 332 , 34 , 35 , 355 , 36 , 36,5 , 366 , 37 , 374 , 375 , 377 , 38 , 38.1 , 39 , 4 , 40 , 40.4 , 400 , 405 , 41 , 410 , 42 , 429 , 43 , 44 , 443 , 45 , 450 , 46 , 46.0 , 47 , 470 , 48 , 48.5 , 49 , 5 , 5,5 , 50 , 51 , 518 , 52 , 53 , 53.0 , 534 , 54 , 55 , 552 , 56 , 57 , 58.5 , 59 , 595 , 6 , 6,5 , 60 , 60.5 , 61 , 62 , 64 , 66 , 67 , 67.5 , 68.5 , 69 , 7 , 7,5 , 70 , 700 , 71 , 72 , 73 , 76 , 76.0 , 77 , 77.0 , 78 , 79 , 8 , 80 , 82 , 83 , 84 , 84.0 , 85 , 86 , 89 , 9 , 90 , 92 , 92.0 , 93 , 94 , 95 , 95.5 , 96 , 97
G (mm)	/ , 10 , 100 , 1000 , 101 , 102 , 103 , 105 , 106 , 108 , 109 , 11 , 110 , 111 , 112 , 113 , 114 , 115 , 116 , 118 , 119 , 120 , 122 , 124 , 125 , 126 , 127 , 13 , 130 , 131 , 133 , 134 , 135 , 136 , 137 , 138 , 139 , 14 , 140 , 146 , 147 , 148 , 15 , 150 , 153 , 154 , 156 , 158 , 159 , 16 , 160 , 162 , 165 , 167 , 17 , 170 , 171 , 172 , 175 , 176 , 178 , 18 , 180 , 183 , 184 , 186 , 188 , 19 , 190 , 191 , 194 , 195 , 20 , 20,5 , 20,6 , 200 , 203 , 207 , 209 , 21 , 210 , 213 , 215 , 217 , 22 , 22.4 , 220 , 225 , 23 , 230 , 233 , 238 , 24 , 24.6 , 24.9 , 240 , 245 , 25 , 25,5 , 25,6 , 250 , 253 , 254 , 26 , 26.2 , 27 , 270 , 271 , 273 , 274 , 275 , 276 , 279 , 28 , 286 , 29 , 29.5 , 30 , 30.5 , 300 , 305 , 31 , 31.8 , 310 , 313 , 315 , 32 , 32.5 , 327 , 33 , 34 , 345 , 348 , 35 , 35.8 , 36 , 36.6 , 36.8 , 364 , 37 , 37.2 , 37.3 , 376 , 38 , 382 , 40 , 41 , 41,5 , 41.1 , 41.4 , 410 , 42 , 425 , 427 , 43 , 44 , 442 , 45 , 45.2 , 453 , 46 , 46.0 , 46.7 , 47 , 48 , 498 , 50 , 51 , 51.0 , 51.5 , 51.8 , 52 , 53.0 , 54 , 546 , 55 , 56 , 57 , 58 , 58.5 , 59 , 60 , 60.5 , 61 , 626 , 63 , 63.0 , 64 , 65 , 653 , 67 , 68 , 7 , 70 , 70.0 , 71 , 71.5 , 72 , 74 , 74.0 , 74.5 , 75 , 76 , 77 , 78 , 8 , 80 , 81 , 81.0 , 82 , 83 , 83.5 , 84 , 85 , 88 , 89 , 89.0 , 9 , 90 , 91 , 91.0 , 92 , 93.5 , 95 , 96.5 , 97 , 99 , M5 , M6 , M8
Ø H (mm)	10 , 110 , 128 , 13,5 , 140 , 143 , 15 , 18,5 , 22,5 , 26,8 , 29,5 , 34 , 40 , 41 , 44,5 , 46 , 48 , 53 , 56 , 58,5 , 68 , 68,5 , 76 , 77,5 , 80 , 83 , 89 , 94 , 95 , 99
Ø K (mm)	107 , 112 , 115 , 125 , 133 , 135 , 142 , 150 , 157 , 160 , 170 , 180 , 20 , 200 , 215 , 250 , 26 , 270 , 30 , 38,5 , 46 , 55 , 60 , 62 , 67 , 70 , 74 , 83 , 90 , 96 , 97
Težina (kg/kom)	11 , 118 , 142 , 16 , 180 , 22 , 31 , 320 , 42 , 54 , 7,0 , 70 , 85

SKU: zatvarac-uzni-za-zalijevanje-aps Kategorije: Spojni pribor, Zatvarači Oznake: Užni zatvarač, Užni zatvarači
