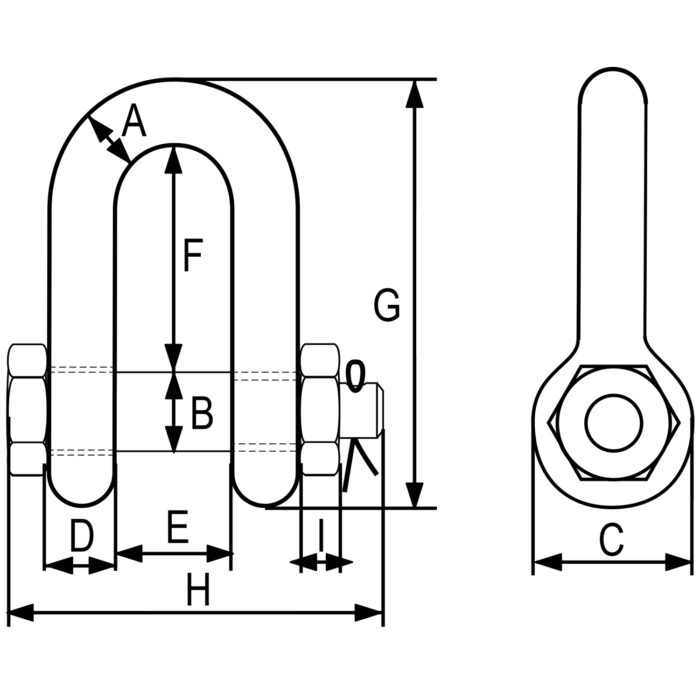

Green pin škopac ravni s maticom visokootporni G-4153 - Slika 1

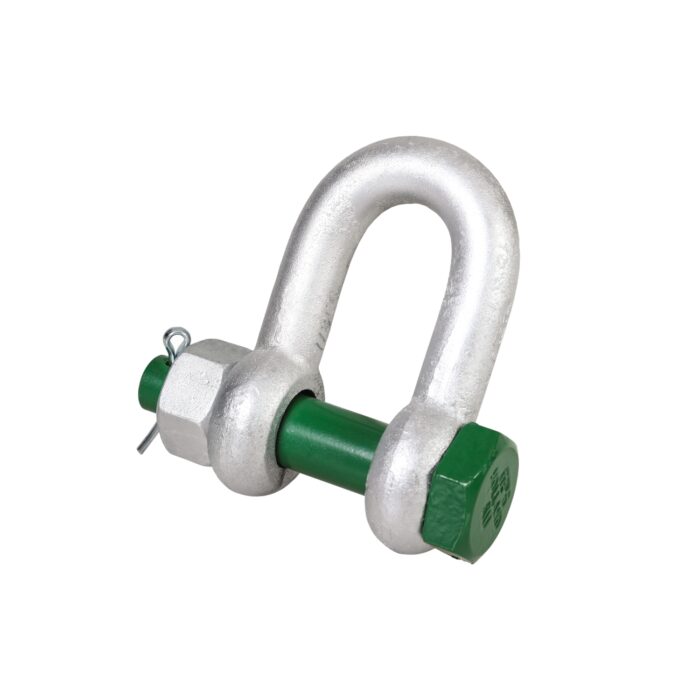

Green pin škopac ravni s maticom visokootporni G-4153 - Slika 2

Click to enlarge

Green pin škopac ravni s maticom visokootporni G-4153

Green pin škopac ravni s maticom visokootporni G-4153 - Slika 2

Green pin škopac ravni s maticom visokootporni G-4153

• Standard: EN 13889 te je u skladu sa zahtjevima US Fed.
Spec. RR-C-271 Type IVA Class 3, Grade A od 2,0t i naviše škopci su u skladu sa ASME B30.26
• materijal: visokootporni čelik
• Faktor sigurnosti: 6:1
• Završna obrada: vruće galv.

Varijacije

Nosivost (t)	A (mm)	B (mm)	c (mm)	D (mm)	E (mm)	F (mm)	Napomena	Dodaj na ponudu
2	135	16	34	13	22	43
3,25	16	19	40	16	27	51
4,75	19	22	46	19	31	59
65	22	25	52	22	36	73
8,5	25	28	59	25	43	85
9,5	28	32	66	28	47	90
1,2	32	35	72	32	51	94
13,5	35	38	80	35	57	11,5
17	38	42	88	38	60	127
2,5	45	50	103	45	74	149
35	50	57	111	50	83	171
42,5	57	65	130	57	95	190
55	65	70	145	65	105	203
8,5	75	83	162	73	127	229

Katalog

Preuzmi katalog (PDF)

Opis

• Standard: EN 13889 te je u skladu sa zahtjevima US Fed.
Spec. RR-C-271 Type IVA Class 3, Grade A od 2,0t i naviše škopci su u skladu sa ASME B30.26
• materijal: visokootporni čelik
• Faktor sigurnosti: 6:1
• Završna obrada: vruće galv.

Dodatne informacije

Nosivost (t)	1,2 , 13,5 , 17 , 2 , 2,5 , 3,25 , 35 , 4,75 , 42,5 , 55 , 65 , 8,5 , 9,5
A (mm)	135 , 16 , 19 , 22 , 25 , 28 , 32 , 35 , 38 , 45 , 50 , 57 , 65 , 75
B (mm)	16 , 19 , 22 , 25 , 28 , 32 , 35 , 38 , 42 , 50 , 57 , 65 , 70 , 83
c (mm)	103 , 111 , 130 , 145 , 162 , 34 , 40 , 46 , 52 , 59 , 66 , 72 , 80 , 88
D (mm)	13 , 16 , 19 , 22 , 25 , 28 , 32 , 35 , 38 , 45 , 50 , 57 , 65 , 73
E (mm)	105 , 127 , 22 , 27 , 31 , 36 , 43 , 47 , 51 , 57 , 60 , 74 , 83 , 95
F (mm)	11,5 , 127 , 149 , 171 , 190 , 203 , 229 , 43 , 51 , 59 , 73 , 85 , 90 , 94

SKU: green-pin-skopac-ravni-s-maticom-visokootporni-g-4153 Kategorije: Spojni pribor, Škopci Oznake: Škopac, Škopci
