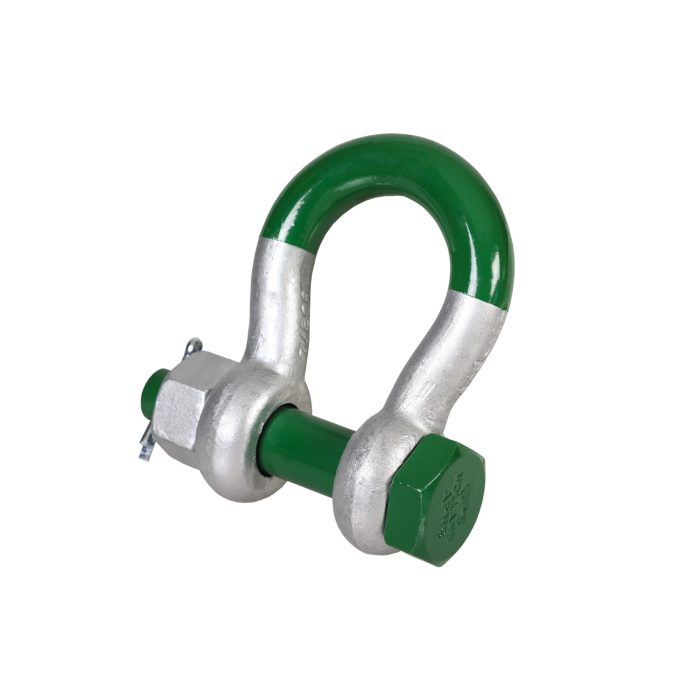

Green pin super škopac omega s maticom visokootporni G-5263 - Slika 1

Green pin super škopac omega s maticom visokootporni G-5263 - Slika 2

Click to enlarge

Green pin super škopac omega s maticom visokootporni G-5263

Green pin super škopac omega s maticom visokootporni G-5263 - Slika 2

Green pin super škopac omega s maticom visokootporni G-5263

• u skladu sa zahtjevima US Fed. Spec. RR-C-271 Type IVA Class 3, Grade B od 2t i naviše škopci su u skladu sa ASME B30.26
• materijal: visokootporni čelik
• Faktor sigurnosti: 5:1
• Završna obrada: vruće galv.

Varijacije

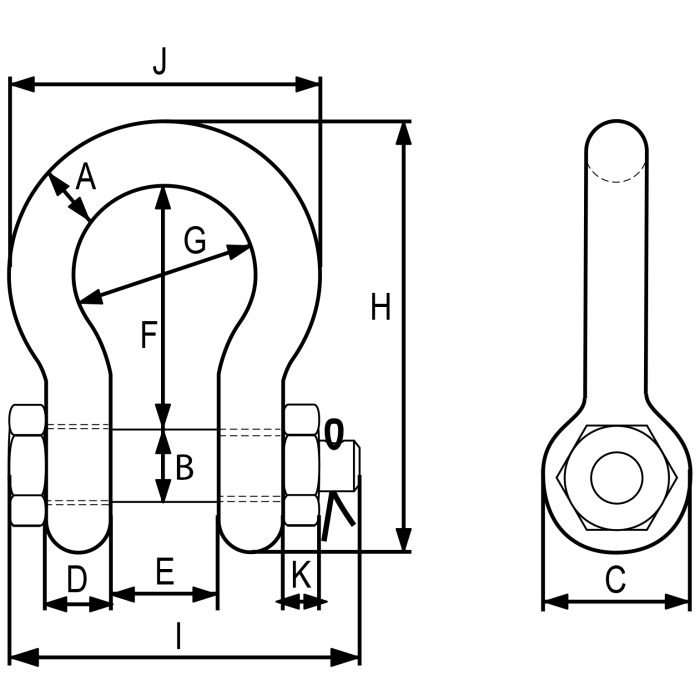

Nosivost (t)	A (mm)	B (mm)	c (mm)	D (mm)	E (mm)	F (mm)	Napomena	Dodaj na ponudu
3,3	13.5	16	34	13	22	51
5	16	19	40	16	27	64
7	19	22	46	19	31	76
9,5	22	25	52	22	36	83
12,5	25	28	59	25	43	95
1,5	28	32	66	28	47	108
18	32	35	72	32	51	11,5
21	35	38	80	35	57	133
3,0	38	42	88	38	60	146
4,0	45	50	103	45	74	178
55	57	57	117	57	83	197
8,5	70	70	143	70	105	260
12,0	83	83	162	83	127	329
15,0	9,5	95	208	91	147	400
175*	105	108	238	102	169	410

Katalog

Preuzmi katalog (PDF)

Opis

• u skladu sa zahtjevima US Fed. Spec. RR-C-271 Type IVA Class 3, Grade B od 2t i naviše škopci su u skladu sa ASME B30.26
• materijal: visokootporni čelik
• Faktor sigurnosti: 5:1
• Završna obrada: vruće galv.

Dodatne informacije

Nosivost (t)	1,5 , 12,0 , 12,5 , 15,0 , 175* , 18 , 21 , 3,0 , 3,3 , 4,0 , 5 , 55 , 7 , 8,5 , 9,5
A (mm)	105 , 13.5 , 16 , 19 , 22 , 25 , 28 , 32 , 35 , 38 , 45 , 57 , 70 , 83 , 9,5
B (mm)	108 , 16 , 19 , 22 , 25 , 28 , 32 , 35 , 38 , 42 , 50 , 57 , 70 , 83 , 95
c (mm)	103 , 117 , 143 , 162 , 208 , 238 , 34 , 40 , 46 , 52 , 59 , 66 , 72 , 80 , 88
D (mm)	102 , 13 , 16 , 19 , 22 , 25 , 28 , 32 , 35 , 38 , 45 , 57 , 70 , 83 , 91
E (mm)	105 , 127 , 147 , 169 , 22 , 27 , 31 , 36 , 43 , 47 , 51 , 57 , 60 , 74 , 83
F (mm)	108 , 11,5 , 133 , 146 , 178 , 197 , 260 , 329 , 400 , 410 , 51 , 64 , 76 , 83 , 95

SKU: green-pin-super-skopac-omega-s-maticom-visokootporni-g-5263 Kategorije: Spojni pribor, Škopci Oznake: Škopac, Škopci
