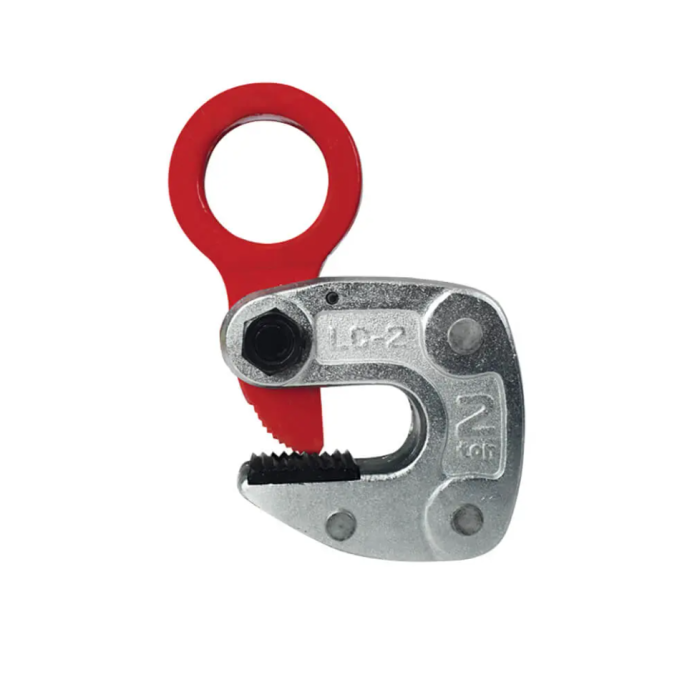

Hvataljka za lim horizontalna tip JPD (LC) RX-lift

• EN 13155
• horizontalno dizanje i transport tankih ploča, “I” profila te limova koji se savijaju tijekom dizanja

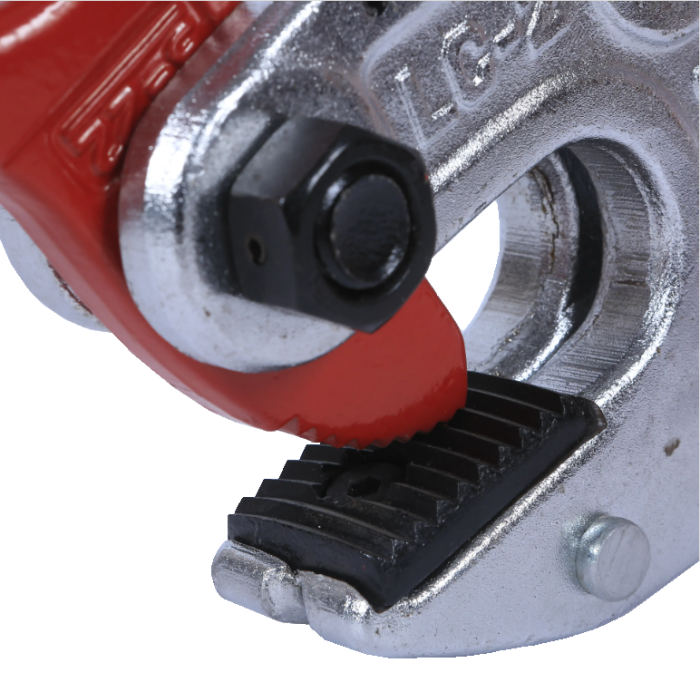

• čeljust okrenuta prema van omogućuje transport limova koji se imaju tendenciju blagog savijanja prilikom dizanja odnosno manipulaciju “I” profila (npr. prihvat s bočne strane profila ili prevrtanje profila)
• korištenje u paru s dvokrakom priveznicom ili nosivom gredom (jarmom)
• zabranjeno korištenje u kombinaciji s 4-krakom priveznicom (prilikom dizanja većih limova, potrebno je koristi nosivu gredu (jaram) u kombinaciji s 1-krakim ili 2-krakim priveznicama)
• za materijale maksimalne tvrdoće 30 HRC
• temperatura korištenja od -40 do 100°C

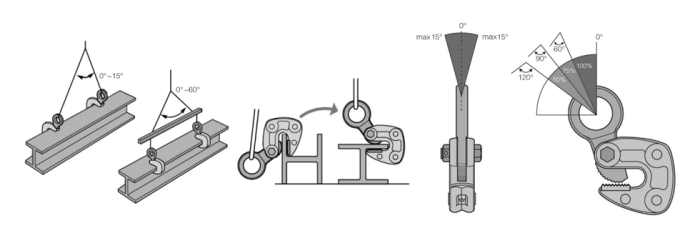

• bočni kut hvataljke prilikom opterećenja ne smije biti veći od 15°
• nazivna nosivost hvataljke je iskazana za korištenje u paru pod kutom od 0-30° (za kuteve 30-60° između hvataljke i priveznice nosivost se smanjuje)

Varijacije
Nosivost u paru (t) Otvor hvataljke (mm) A (mm) B (mm) D (mm) E (mm) Neto težina (kg) Napomena Dodaj na ponudu
1,0 1-13 45 31 108 105 2
2,0 3-22 58 42 145 135 4,5
3,0 12-35 42 52 180 175 8,9
Opis

• EN 13155
• horizontalno dizanje i transport tankih ploča, “I” profila te limova koji se savijaju tijekom dizanja
• čeljust okrenuta prema van omogućuje transport limova koji se imaju tendenciju blagog savijanja prilikom dizanja odnosno manipulaciju “I” profila (npr. prihvat s bočne strane profila ili prevrtanje profila)
• korištenje u paru s dvokrakom priveznicom ili nosivom gredom (jarmom)
• zabranjeno korištenje u kombinaciji s 4-krakom priveznicom (prilikom dizanja većih limova, potrebno je koristi nosivu gredu (jaram) u kombinaciji s 1-krakim ili 2-krakim priveznicama)
• za materijale maksimalne tvrdoće 30 HRC
• temperatura korištenja od -40 do 100°C
• bočni kut hvataljke prilikom opterećenja ne smije biti veći od 15°
• nazivna nosivost hvataljke je iskazana za korištenje u paru pod kutom od 0-30° (za kuteve 30-60° između hvataljke i priveznice nosivost se smanjuje)

Dodatne informacije
Nosivost u paru (t)

,

,

Otvor hvataljke (mm)

,

,

A (mm)

,

,

B (mm)

,

,

D (mm)

,

,

E (mm)

,

,

Neto težina (kg)

,

,

SKU: hvataljka-horizontalna-jpd Kategorije: , Oznaka:
