Očni vijak DIN 580 RX-lift

Očni vijak DIN 580 RX-lift - Slika 2

Očni vijak DIN 580 RX-lift

• završna obrada: cinčani, crni ili polirani
• materijal C15

Varijacije

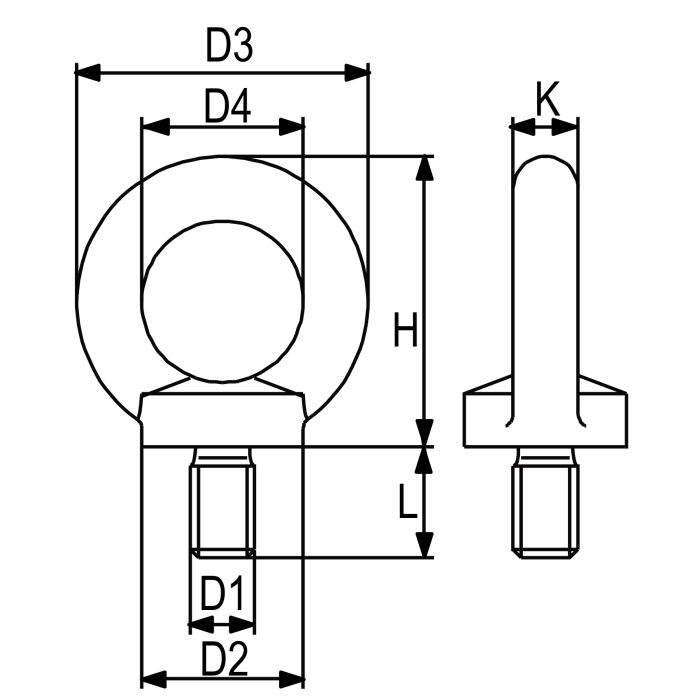

Nosivost (t)	D1 (mm)	D2 (mm)	D3 (mm)	D4 (mm)	H (mm)	K (mm)	Napomena	Dodaj na ponudu
0,08	M 6	20	36	20	36	8
0,14	M 8	20	36	20	36	8
0,23	M 10	25	45	25	45	10
0,34	M 12	30	54	30	53	12
0,49	M 14	35	63	35	62	14
0,70	M 16	35	63	35	62	14
0,85	M 18	40	72	40	71	16
12,0	M 20	40	72	40	71	16
14,0	M 22	50	90	50	90	20
1,80	M 24	50	90	50	90	20
21,0	M 27	55	96	50	97	20
3,20	M 30	65	108	60	109	24
3,20	M 33	65	108	60	109	24
4,60	M 36	75	126	70	128	28
4,60	M 39	85	144	80	147	32
630	M 42	85	144	80	147	32
630	M 45	100	166	90	168	38
8,60	M 48	100	166	90	168	38
8,60	M 52	110	184	100	187	42
11,50	M 56	110	184	100	187	42
1600	M 64	120	206	110	208	48
20,0	M 72	150	260	140	260	60
28,0	M 80	170	296	160	298	68
40,0	M 100	190	330	180	330	75

Katalog

Preuzmi katalog (PDF)

Opis

• završna obrada: cinčani, crni ili polirani
• materijal C15

Dodatne informacije

Nosivost (t)	0,08 , 0,14 , 0,23 , 0,34 , 0,49 , 0,70 , 0,85 , 1,80 , 11,50 , 12,0 , 14,0 , 1600 , 20,0 , 21,0 , 28,0 , 3,20 , 4,60 , 40,0 , 630 , 8,60
D1 (mm)	M 10 , M 100 , M 12 , M 14 , M 16 , M 18 , M 20 , M 22 , M 24 , M 27 , M 30 , M 33 , M 36 , M 39 , M 42 , M 45 , M 48 , M 52 , M 56 , M 6 , M 64 , M 72 , M 8 , M 80
D2 (mm)	100 , 110 , 120 , 150 , 170 , 190 , 20 , 25 , 30 , 35 , 40 , 50 , 55 , 65 , 75 , 85
D3 (mm)	108 , 126 , 144 , 166 , 184 , 206 , 260 , 296 , 330 , 36 , 45 , 54 , 63 , 72 , 90 , 96
D4 (mm)	100 , 110 , 140 , 160 , 180 , 20 , 25 , 30 , 35 , 40 , 50 , 60 , 70 , 80 , 90
H (mm)	109 , 128 , 147 , 168 , 187 , 208 , 260 , 298 , 330 , 36 , 45 , 53 , 62 , 71 , 90 , 97
K (mm)	10 , 12 , 14 , 16 , 20 , 24 , 28 , 32 , 38 , 42 , 48 , 60 , 68 , 75 , 8

SKU: ocni-vijak-din-580 Kategorije: Spojni pribor, Očni vijci i matice Oznake: Vijak, Vijci, Očni vijak
