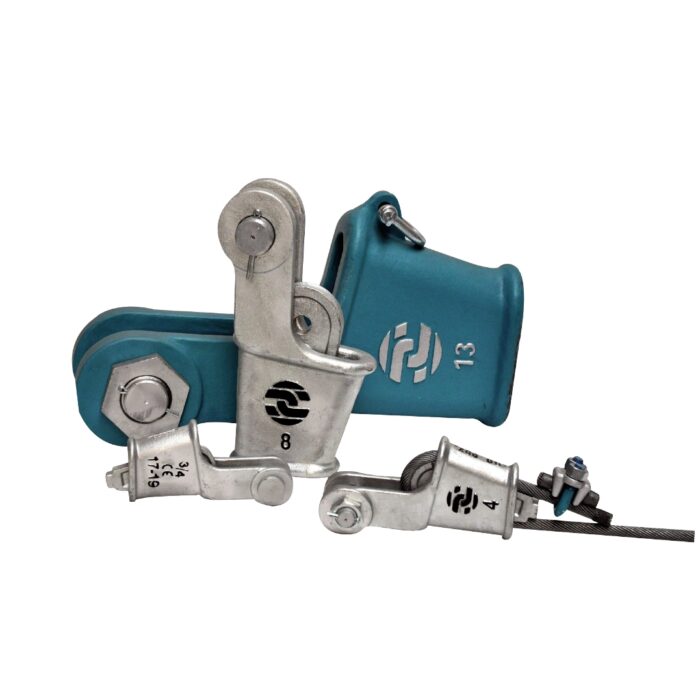

Open wedge socket OWS type

Open wedge socket OWS type - Image 2

Open wedge socket OWS type

• DIN 13411-6
• finish: hot dipped galv., or lacquered

Varijacije

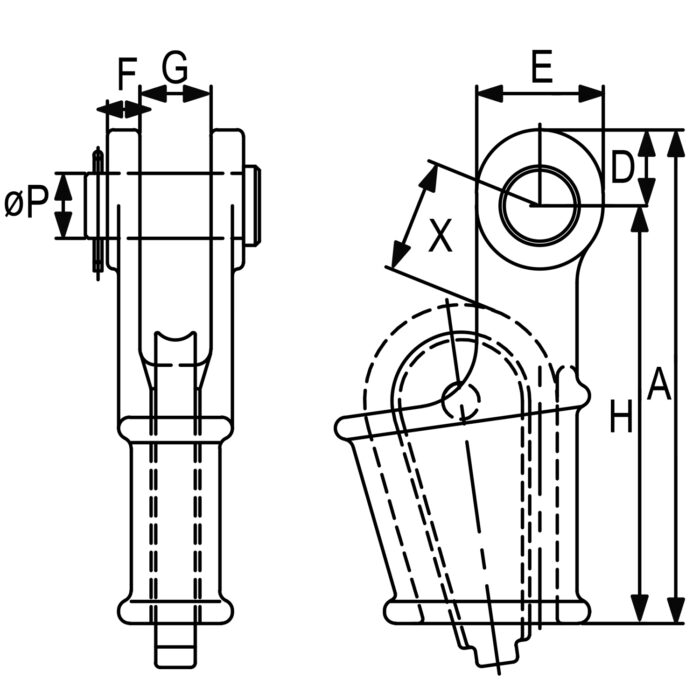

Min. breaking force (Mt)	A (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	Ø P (mm)	X (mm)	Weight (kg/piece)	Napomena	Dodaj na ponudu
8	130	20	34	9	18	110	17,5	40	0,7
12	150	23	40	11	20,5	125	20,6	45	1,2
20	183	27	48	127	25,5	156	25,4	60	2,3
25	224	32	56	14,5	32	192	30	65	3,6
40	272	40	68	165	38	232	35	70	6,3
55	312	48	80	205	45	264	41	80	10,3
80	370	58	100	22,5	51	312	51	90	16
100	413	65	110	25	57	348	57	100	21,5
120	455	72	124	28	63	384	63	110	30
130	508	76	132	28	70	432	63	125	36
160	548	80	140	30	76	468	70	140	50
200	589	85	150	33	76	504	76	155	60
250	674	98	170	39	89	576	89	175	90
300	733	108	186	46	101	625	95	195	125
375	816	120	210	53	113	696	108	220	175
450	950	133	230	60	127	817	121	250	250
600	1057	14,5	250	76	146	912	133	280	400
650	1160	160	275	79	159	1000	140	330	515

Description

• DIN 13411-6
• finish: hot dipped galv., or lacquered

Additional information

Min. breaking force (Mt)
A (mm)	1057 , 1160 , 130 , 150 , 183 , 224 , 272 , 312 , 370 , 413 , 455 , 508 , 548 , 589 , 674 , 733 , 816 , 950
D (mm)	108 , 120 , 133 , 14,5 , 160 , 20 , 23 , 27 , 32 , 40 , 48 , 58 , 65 , 72 , 76 , 80 , 85 , 98
E (mm)	100 , 110 , 124 , 132 , 140 , 150 , 170 , 186 , 210 , 230 , 250 , 275 , 34 , 40 , 48 , 56 , 68 , 80
F (mm)	11 , 127 , 14,5 , 165 , 205 , 22,5 , 25 , 28 , 30 , 33 , 39 , 46 , 53 , 60 , 76 , 79 , 9
G (mm)	101 , 113 , 127 , 146 , 159 , 18 , 20,5 , 25,5 , 32 , 38 , 45 , 51 , 57 , 63 , 70 , 76 , 89
H (mm)	1000 , 110 , 125 , 156 , 192 , 232 , 264 , 312 , 348 , 384 , 432 , 468 , 504 , 576 , 625 , 696 , 817 , 912
Ø P (mm)	108 , 121 , 127 , 133 , 140 , 152 , 17,5 , 178 , 195 , 20,6 , 220 , 25,4 , 30 , 35 , 41 , 51 , 57 , 63 , 70 , 76 , 89 , 95
X (mm)	100 , 110 , 113 , 115 , 125 , 130 , 140 , 155 , 160 , 175 , 190 , 195 , 210 , 220 , 240 , 250 , 260 , 27 , 280 , 30 , 330 , 37 , 40 , 400 , 42 , 44 , 45 , 47 , 475 , 55 , 56 , 58 , 60 , 65 , 70 , 78 , 80 , 88 , 90 , 99
Weight (kg/piece)

SKU: zatvarac-uzni-otvoreni-ows Categories: General hardware, Wedge sockets
