Stezaljka DIN 741

Stezaljka DIN 741 - Slika 2

Stezaljka DIN 741

• Standard: DIN 741
• lijevani čelik

Varijacije

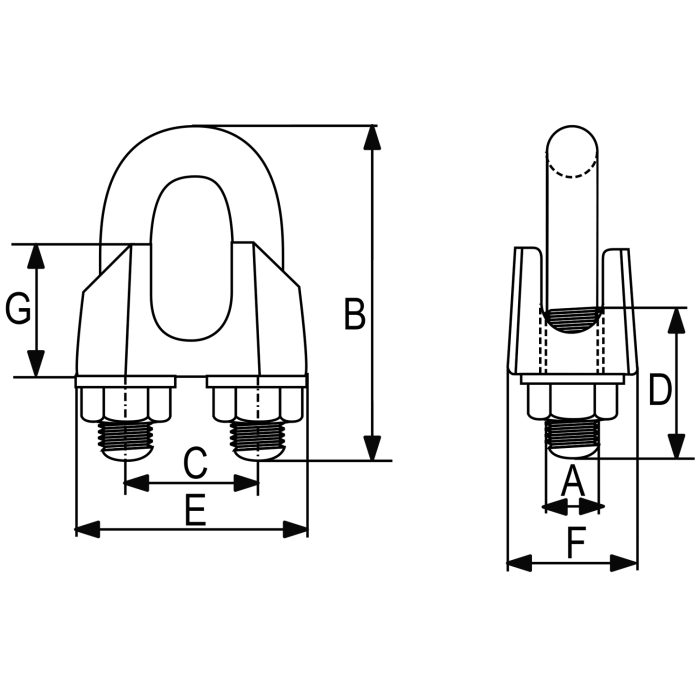

Promjer čel. užeta (mm)	A (mm)	B (mm)	c (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Težina (kg/100 kom)	Napomena	Dodaj na ponudu
3	4	20	9	12	21	10	10	1,4
5	5	24	11	13	23	11	10	1,5
6	5	28	13	15	26	12	11	1,6
8	6	34	16	19	30	14	15	4,1
10	8	42	19	22	34	18	17	6
11	8	44	20	22	36	19	18	7
13	10	55	24	30	42	23	21	11,8
14	10	57	25	30	44	23	22	12,4
16	12	63	29	33	50	26	26	21
19	12	75	32	38	54	29	30	23,6
22	14	8,5	37	44	61	33	34	23,8
26	14	95	41	45	65	35	37	41
30	16	110	48	50	74	37	43	62
34	16	120	52	55	80	42	50	75
40	16	140	58	60	88	45	55	104
45	18	163	65	75	97	49	60	134
50	20	170	72	77	106	51	65	175

Katalog

Preuzmi katalog (PDF)

Opis

• Standard: DIN 741
• lijevani čelik

Dodatne informacije

Promjer čel. užeta (mm)	10 , 11 , 13 , 14 , 16 , 19 , 22 , 26 , 3 , 30 , 34 , 40 , 45 , 5 , 50 , 6 , 8
A (mm)	10 , 12 , 14 , 16 , 18 , 20 , 4 , 5 , 6 , 8
B (mm)	110 , 120 , 140 , 163 , 170 , 20 , 24 , 28 , 34 , 42 , 44 , 55 , 57 , 63 , 75 , 8,5 , 95
c (mm)	11 , 13 , 16 , 19 , 20 , 24 , 25 , 29 , 32 , 37 , 41 , 48 , 52 , 58 , 65 , 72 , 9
D (mm)	12 , 13 , 15 , 19 , 22 , 30 , 33 , 38 , 44 , 45 , 50 , 55 , 60 , 75 , 77
E (mm)	106 , 21 , 23 , 26 , 30 , 34 , 36 , 42 , 44 , 50 , 54 , 61 , 65 , 74 , 80 , 88 , 97
F (mm)	10 , 11 , 12 , 14 , 18 , 19 , 23 , 26 , 29 , 33 , 35 , 37 , 42 , 45 , 49 , 51
G (mm)	10 , 11 , 15 , 17 , 18 , 21 , 22 , 26 , 30 , 34 , 37 , 43 , 50 , 55 , 60 , 65
Težina (kg/100 kom)	1,4 , 1,5 , 1,6 , 104 , 11,8 , 12,4 , 134 , 175 , 21 , 23,6 , 23,8 , 4,1 , 41 , 6 , 62 , 7 , 75

SKU: stezaljka-din-741 Kategorije: Spojni pribor, Stezaljke Oznake: Stezaljka, Stezaljke
