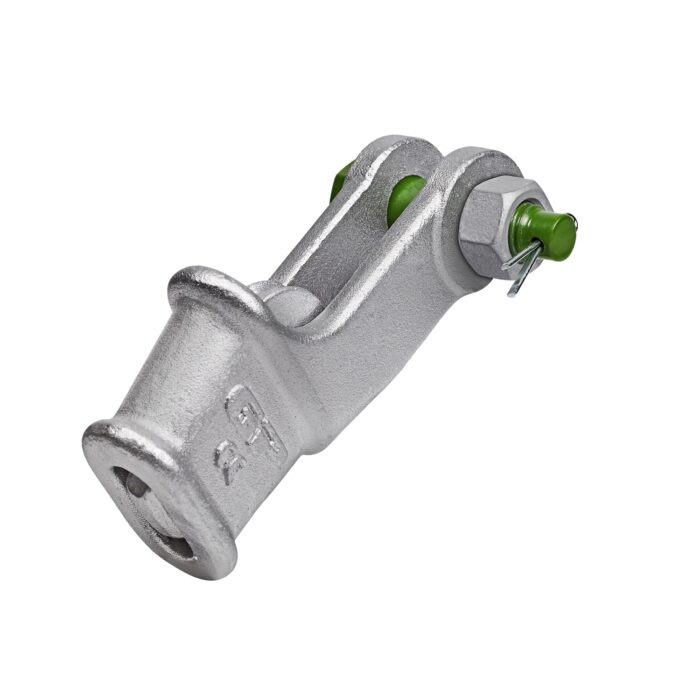

Užni zatvarač sa osiguračem G-6423 Green Pin - Slika 1

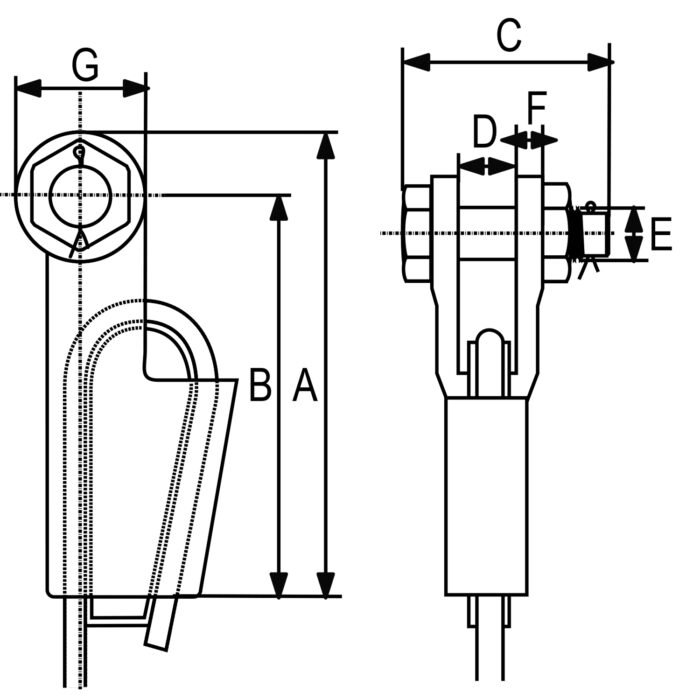

Užni zatvarač sa osiguračem G-6423 Green Pin - Slika 2

Click to enlarge

Užni zatvarač sa osiguračem G-6423 Green Pin

Užni zatvarač sa osiguračem G-6423 Green Pin - Slika 2

Užni zatvarač sa osiguračem G-6423 Green Pin

• EN 13411-6
• materijal: visokootporni čelik
• završna obrada: vruće cinčani

Varijacije

Broj	Min. prekidna sila (t)	Promjer užeta (mm)	A (mm)	B (mm)	c (mm)	D (mm)	E (mm)	F (mm)	G (mm)	Težina (kg/kom)	Napomena	Dodaj na ponudu
0,25	8	7-8	128	110	69	18	16	9	36	0,8
0,5	1,2	9-10	165	142	83	20,5	20	11	46	1,5
1	20	11-13	175	146	101	25	25	12	57	2,4
2	2,5	14-16	211	176	124	31	30	15	70	4,8
3	40	18-19	252	212	138	38	35	16	80	8,3
4	55	20-22	288	240	148	44	41	19	95	11
5	7,5	24-26	329	274	176	51	50	22	110	17,9
6	9,0	27-29	37,5	310	193	57	57	25	130	21
7	110	30-32	423	350	210	63	63	28	146	33
8	12,5	34-36	474	400	216	69	65	28	148	42
9	15,0	37-39	527	450	230	76	70	30	153	53
10	170	40-42	580	500	244	76	77	33	160	73

Katalog

Preuzmi katalog (PDF)

Opis

• EN 13411-6
• materijal: visokootporni čelik
• završna obrada: vruće cinčani

Dodatne informacije

Broj	0,25 , 0,5 , 1 , 10 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9
Min. prekidna sila (t)	1,2 , 110 , 12,5 , 15,0 , 170 , 2,5 , 20 , 40 , 55 , 7,5 , 8 , 9,0
Promjer užeta (mm)	11-13 , 14-16 , 18-19 , 20-22 , 24-26 , 27-29 , 30-32 , 34-36 , 37-39 , 40-42 , 7-8 , 9-10
A (mm)	128 , 165 , 175 , 211 , 252 , 288 , 329 , 37,5 , 423 , 474 , 527 , 580
B (mm)	110 , 142 , 146 , 176 , 212 , 240 , 274 , 310 , 350 , 400 , 450 , 500
c (mm)	101 , 124 , 138 , 148 , 176 , 193 , 210 , 216 , 230 , 244 , 69 , 83
D (mm)	18 , 20,5 , 25 , 31 , 38 , 44 , 51 , 57 , 63 , 69 , 76
E (mm)	16 , 20 , 25 , 30 , 35 , 41 , 50 , 57 , 63 , 65 , 70 , 77
F (mm)	11 , 12 , 15 , 16 , 19 , 22 , 25 , 28 , 30 , 33 , 9
G (mm)	110 , 130 , 146 , 148 , 153 , 160 , 36 , 46 , 57 , 70 , 80 , 95
Težina (kg/kom)	0,8 , 1,5 , 11 , 17,9 , 2,4 , 21 , 33 , 4,8 , 42 , 53 , 73 , 8,3

SKU: uzni-zatvarac-sa-osiguracem-g-6423-green-pin Kategorije: Spojni pribor, Zatvarači Oznake: Užni zatvarač, Užni zatvarači
