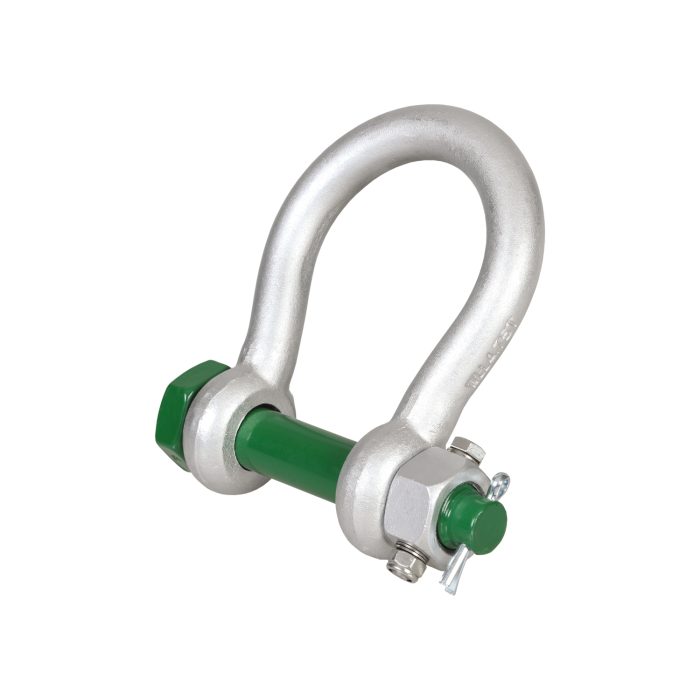

Green pin škopac široki omega s maticom visokootporni G-4263

Green pin škopac široki omega s maticom visokootporni G-4263 - Slika 2

Green pin škopac široki omega s maticom visokootporni G-4263

• standard: ASME B30.26
• Faktor sigurnosti: 6:1
• materijal: visokootporni čelik
• Završna obrada: vruće galv.

Varijacije

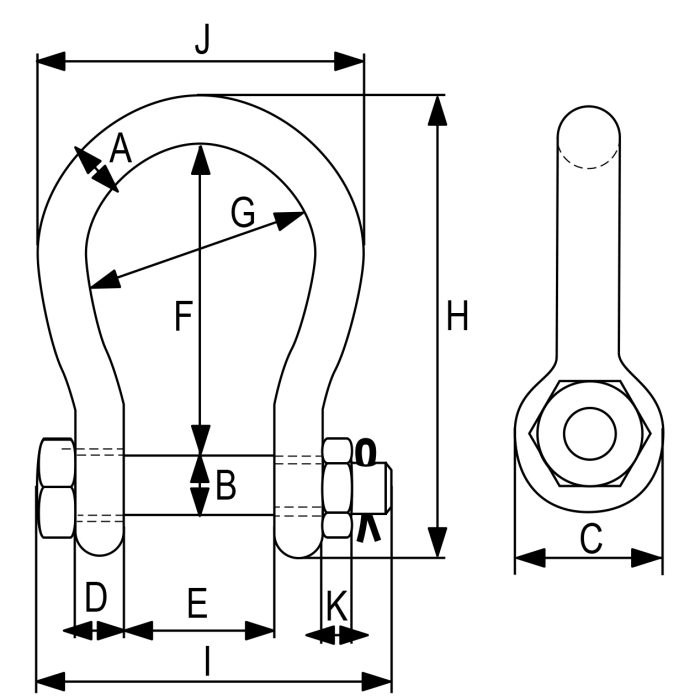

Nosivost (t)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	I (mm)	J (mm)	K (mm)	Neto težina (kg)	Napomena	Dodaj na ponudu
4,75	22	25	52	22	63	112	88	173	157	132	22	2,08
6,5	25	28	59	25	75	135	105	204	183	155	25	3,14
8,5	28	32	66	28	82	148	115	225	205	171	27	4,36
9,5	32	35	72	32	90	162	126	248	224	190	30	5,95
12	35	38	79	35	100	180	140	274	245	210	33	7,87
16	38	42	88	38	106	216	159	319	248	235	19	10,2
25	45	50	103	45	127	248	175	370	296	265	23	16,7
30	50	57	112	50	146	273	175	411	332	307	26	24,0
55	65	70	145	65	165	314	207	487	389	343	32	45,0
75	83	83	164	83	184	330	254	537	455	420	39	70,0

Katalog

Preuzmi katalog (PDF)

Opis

• standard: ASME B30.26
• Faktor sigurnosti: 6:1
• materijal: visokootporni čelik
• Završna obrada: vruće galv.

Dodatne informacije

Nosivost (t)	12 , 16 , 25 , 30 , 4,75 , 55 , 75 , 8,5 , 9,5 , 6,5
A (mm)	22 , 25 , 28 , 32 , 35 , 38 , 45 , 50 , 65 , 83
B (mm)	25 , 28 , 32 , 35 , 38 , 42 , 50 , 57 , 70 , 83
C (mm)	103 , 112 , 145 , 164 , 52 , 59 , 66 , 72 , 79 , 88
D (mm)	22 , 25 , 28 , 32 , 35 , 38 , 45 , 50 , 65 , 83
E (mm)	100 , 106 , 127 , 146 , 165 , 184 , 63 , 75 , 82 , 90
F (mm)	112 , 135 , 148 , 162 , 180 , 216 , 248 , 273 , 314 , 330
G (mm)	105 , 115 , 126 , 140 , 159 , 175 , 207 , 213 , 254 , 88
H (mm)	173 , 204 , 225 , 248 , 274 , 319 , 370 , 411 , 487 , 537
I (mm)	157 , 183 , 205 , 224 , 245 , 248 , 296 , 332 , 389 , 455
J (mm)	132 , 155 , 171 , 190 , 210 , 235 , 265 , 307 , 343 , 420
K (mm)	19 , 22 , 23 , 25 , 26 , 27 , 30 , 32 , 33 , 39
Neto težina (kg)	16,7 , 10,2 , 2,08 , 24,0 , 3,14 , 4,36 , 45,0 , 5,95 , 7,87 , 70,0

SKU: green-pin-skopac-siroki-omega-s-maticom-visokootporni-g-4263 Kategorije: Spojni pribor, Škopci Oznake: Škopac, Škopci
