Zatvarač užni zatvoreni CWS - Slika 1

Zatvarač užni zatvoreni CWS - Slika 2

Click to enlarge

Zatvarač užni zatvoreni CWS

Zatvarač užni zatvoreni CWS - Slika 2

Zatvarač užni zatvoreni CWS

• EN 13411-6

Varijacije

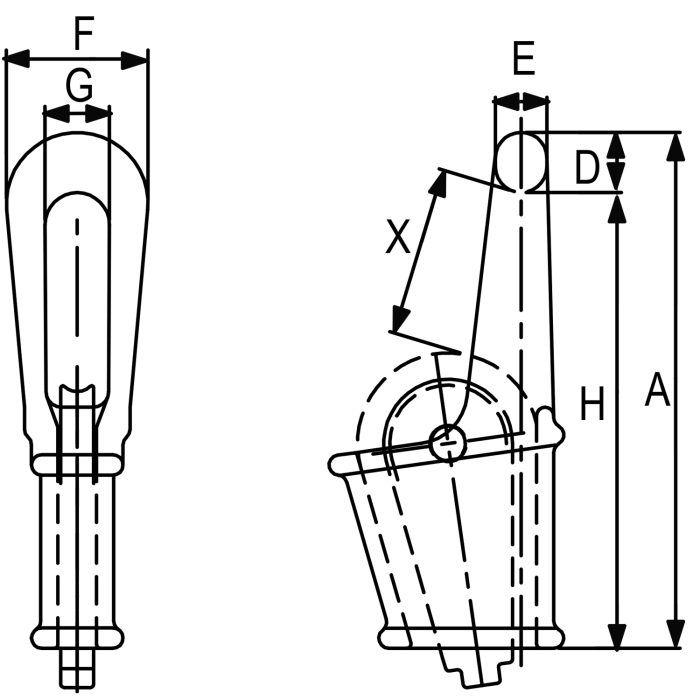

Min. prekidna sila (Mt)	Za uže promjera (mm)	A (mm)	D (mm)	E (mm)	F (mm)	G (mm)	H (mm)	X (mm)	Težina (kg/kom)	Napomena	Dodaj na ponudu
40	17-19	317	40	36	100	42	277	100	7,0
55	20-22	368	45	40	11,5	50	323	110	9,0
80	23-26	422	52	45	130	60	370	125	14
100	27-29	473	58	50	150	65	415	140	22
120	30-32	519	62	55	160	72	457	160	30
130	34-36	580	66	60	168	76	514	175	38
160	37-39	620	72	66	175	82	548	190	49
200	40-42	665	80	72	195	90	585	210	65
250	43-48	750	90	80	220	100	660	240	110
300	49-52	820	100	90	242	110	720	260	140
375	54-58	890	106	95	255	120	784	280	170
450	60-68	1045	120	105	280	130	925	330	240
600	72-76	1200	140	120	330	150	1060	400	380
650	81-86	1340	155	130	375	170	1185	475	490

Katalog

Preuzmi katalog (PDF)

Opis

• EN 13411-6

Dodatne informacije

Min. prekidna sila (Mt)	100 , 120 , 130 , 160 , 200 , 250 , 300 , 375 , 40 , 450 , 55 , 600 , 650 , 80
Za uže promjera (mm)	17-19 , 20-22 , 23-26 , 27-29 , 30-32 , 34-36 , 37-39 , 40-42 , 43-48 , 49-52 , 54-58 , 60-68 , 72-76 , 81-86
A (mm)	1045 , 1200 , 1340 , 317 , 368 , 422 , 473 , 519 , 580 , 620 , 665 , 750 , 820 , 890
D (mm)	100 , 106 , 120 , 140 , 155 , 40 , 45 , 52 , 58 , 62 , 66 , 72 , 80 , 90
E (mm)	105 , 120 , 130 , 36 , 40 , 45 , 50 , 55 , 60 , 66 , 72 , 80 , 90 , 95
F (mm)	100 , 11,5 , 130 , 150 , 160 , 168 , 175 , 195 , 220 , 242 , 255 , 280 , 330 , 375
G (mm)	100 , 110 , 120 , 130 , 150 , 170 , 42 , 50 , 60 , 65 , 72 , 76 , 82 , 90
H (mm)	1060 , 1185 , 277 , 323 , 370 , 415 , 457 , 514 , 548 , 585 , 660 , 720 , 784 , 925
X (mm)	100 , 110 , 125 , 140 , 160 , 175 , 190 , 210 , 240 , 260 , 280 , 330 , 400 , 475
Težina (kg/kom)	110 , 14 , 140 , 170 , 22 , 240 , 30 , 38 , 380 , 49 , 490 , 65 , 7,0 , 9,0

SKU: zatvarac-uzni-zatvoreni-cws Kategorije: Spojni pribor, Zatvarači Oznake: Užni zatvarač, Užni zatvarači
